資料下載一、直流斷路器功能總概
ARM6DC系列塑料外殼式斷路器適用于集中式光伏電站系統，2p直流輸入電壓500~1000V，4P直流電壓可高達1500V。
二、ARM6DC產品亮點
1、具有過載、短路保護功能
2、能保護線路和電源設備不受損壞
3、具有體積小、分段能力高、飛弧短、抗震動等特點
4、ARM6DC MCCB：集中式逆變器應用領域：
光伏串組輸出到直流匯流箱匯流，經逆變器DC/AC逆變，輸出交流后升壓并網。直流匯流箱和逆變器直流側需裝設直流斷路器，工作電壓：DC1000V→DC1500V。
5、ARM6DC小安培的保護精度高、壽命長的結構特點。
機構組件與脫扣器是借用M3結構平臺來設計優化，確保了可靠性和脫扣精度。機械壽命：10000次，電氣壽命2000次

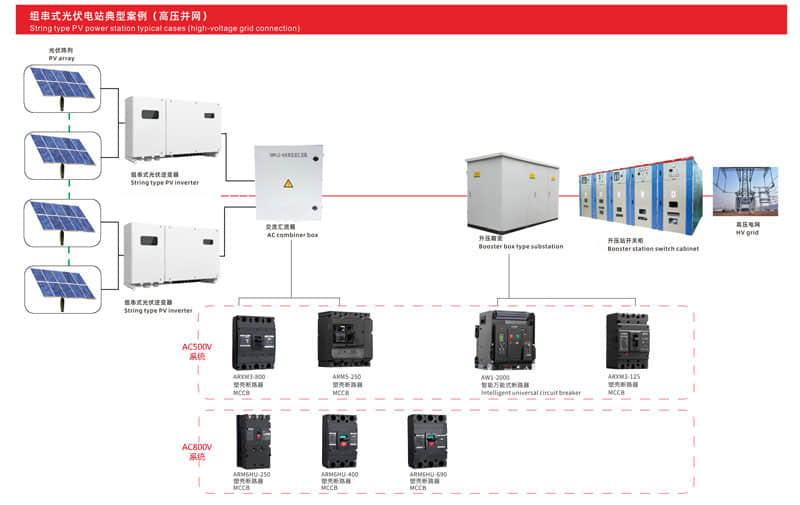

三、使用場景
四、專利技術&設計創新
1、大開距：
2、大容量金屬消游離柵片：
3、窄縫增壓氣吹方案：
外包裝資料（尺寸 重量）
| 產品型號 | 起訂量 | 產品尺寸mm （L*W*H） | 產品凈重 | 包裝方式（木箱/紙箱） | 裝箱數 | 內箱尺寸cm （L*W*H） | 外箱尺寸cm （L*W*H） | 箱重 |
| ARM6DC-500-4300 | 50 | 257*198*108 | 257*198*108 | 28.5*25*17.7 | 38cm*30cm*38.5cm | 8100 |
配件和輔件
1、安裝地點海拔高度不超過2000m；
2、周圍空氣溫度不高于+40℃不低于-5℃；且24小時平均值不超過+35℃（特殊訂貨除外）
3、安裝地點的空氣相對濕度．**溫度+40℃時不超過50[%],在較低的溫度下可以允許有較高的相對濕度，例如2O℃時達90[%]。對由干溫度變化偶爾產生的凝露應采取特殊的措施。
4、在空氣中無爆炸危險的介質且無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方。
5、無雨雪侵襲的地方。
6、污染等級為3級。
7、安裝類別：斷路器主電路的安裝類別為Ⅲ，不接至主電路的輔助電路和控制電路安裝類別為Ⅱ
| 產品型號 | 殼架電流 | 額定電流In | 極數 | 額定工作電壓 | Icu | Ics | 額定工作電壓 | Icu | Ics | Ui | Uimp | 機械壽命 | 電氣壽命 |
| ARM6DC-500 | 500A | 250A、315A、350A、400A、500A | 4P | DC1500V | 20 | 20 | / | / | / | 1500V | 12kV | 4000 | 1000 |
產品型號 | 額定電流In | 極數 | 尺寸結構 | 外形尺寸（W*L*H1） | 外形尺寸（W*L*H2） |
ARM6DC-500 | 250A、315A、350A、400A、500A | 4P |
| 198*257*147 | 198*257*108 |
